有了芯片，才有了手機。
如今，芯片形成了非常廣泛的應用，也衍生出了很多類別。
按照功能，我們經常將芯片分為：計算芯片、存儲芯片、通信芯片、感知芯片、能源芯片、接口芯片。
按照等級，芯片又可以分為消費級、工業級、汽車級、軍工級和航天級等。按照設計理念，還可以分為通用芯片（CPU、GPU等）、專用芯片（AISC）。
我們還可以按照工藝制程來分，例如大家經常聽說的28nm、14nm、7nm、5nm。或者，按照半導體材料來分，例如硅（Si）、鍺（Ge）、砷化鎵（GaAs）、氮化鎵（GaN）等。

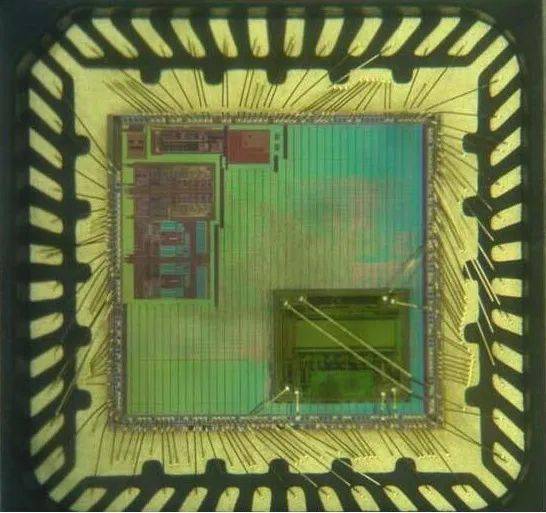

芯片是經過封裝（芯片制造流程的一道工序）之后，才變成了這樣。芯片的內部核心外圍一圈，是引腳（針腳）。細細的線，是引線。中間方形的部分，才是芯片真正的電路。

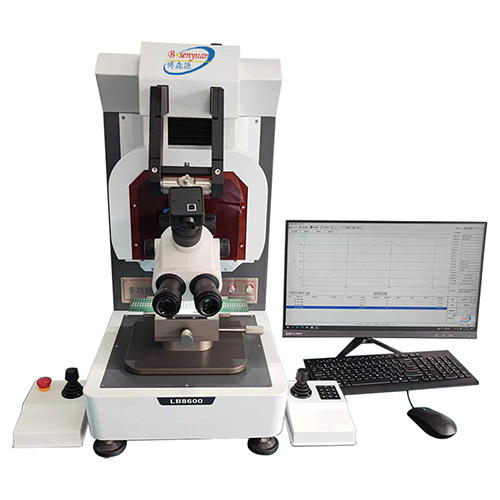

芯片質量好不好，引腳強度測試少不了，一般大廠都是用多功能推拉力測試儀。
儀器應用：
適用于半導體封裝、光通訊器材件封裝、LED封裝、COB/COG工藝測試、研究所材料力學研究、材料可靠性測試等領域都需要對一些PCB板上面的SMT元件，IC芯片，微焊點，BGA矩陣進行推拉力測試。相比傳統的拉壓力測試，此種測試因?yàn)楫a(chǎn)品細小，布局密度高，對拉壓力試驗機要求高，需要帶顯微鏡放大，測試探針夾具精細，才能適合這種測試要求。
主要特點：利用軟件計算平均力、波峰波谷、變形、屈服等。增加12項荷重計算行程或行程計算荷重，自動抓取，軟件自動生成報告及存儲功能，支持MES上傳，通過坐標設定自動移位進行壓縮。
