在過去的幾十年中，半導體的發展一直列為重中之重。半導體芯片已經發展成為支持多種應用的核心技術。它們?cè)谝苿?dòng)設備中的成功實施加速了市場需求，并建立了一個業務平臺來推動持續創新和性能改進，并擴展到監控、醫療和汽車行業。不同芯片堆疊架構的性能屬性。直接鍵合之后的 Via-last 硅通孔 (Via-last TSV) 和混合鍵合 (HB) 技術被認為是用于傳感器芯片堆疊的更新和有利的芯片到芯片互連技術。半導體芯片應用于高性能計算、高頻通信和其他應用，倒裝芯片互連的增長依然強勁，銅柱互連技術的使用也越來越多，還要最先進的超高密度互連可制造性。那么，品質要求也越來越高。
半導體芯片推力的大小取決于芯片的結構、材料、電流、電壓等參數，一般需要進行詳細的設計和測試才能確定。半導體芯片推力的應用范圍很廣，例如在衛星姿態控制、飛行器姿態控制。
半導體芯片推力計算方法如下：
半導體芯片推力的計算需要考慮多個因素，包括芯片的結構、材料、電流、電壓等參數。一般來說，可以通過以下公式計算半導體芯片的推力：
F = K * I * B * L
其中，F(xiàn)表示推力，K為常數，I為電流，B為磁感應強度，L為導體長度。這個公式是基于洛倫茲力的原理，即當電流通過導體時，會受到磁場的作用而產生力。
在實際應用中，還需要考慮芯片的具體結構和材料特性，以及外部環境因素。因此，需要進行詳細的設計和測試，才能確定半導體芯片的推力。
以博森源電子研發生產的LB-8600半導體芯片推拉力測試機為例，配備正版軟件，測試數據（力值、平均值、Cpk,Cp）實時導出與保存，省去繁瑣的計算過程和避免數據錯誤。根據測試要求的不同，選擇不同規格的模組。采用旋轉式三工位獨立傳感采集系統，設備配標準配置或根據客戶提出的要求。
產品細節：

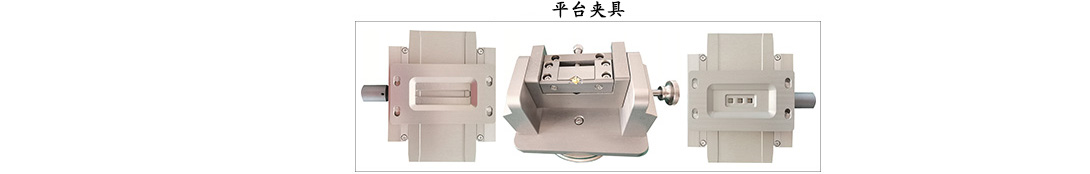

可選配件：
PS：夾具考驗公司工程師的水平
以上就是關于半導體芯片推力如何計算的相關介紹，這里需要注意的是，測試室應該保持干燥、溫度適宜、無塵等條件。測試過程中應該注意安全，避免電流過大、電壓過高等情況，以免發生人員安全事故。
